elektromagnetische Mutternvorschubapparate

(Yajima System)

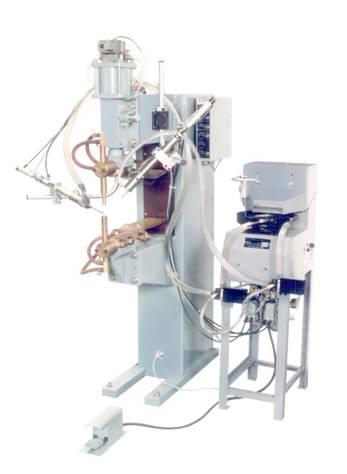

Yajima Patentierte elektromagnetische Muttervorschubapparate

die Einlegenadel während der Zuführung der Mutter magnetisiert

Einzelzuführung: Standardausführung

Doppelzuführung / zwei gleich große Muttern:

Die beiden Zuführköpfe arbeiten entweder gleichzeitig oder wechselseitig

 Zuführmöglichkeit bei Vierkant M6/ M8

Ca. 30 – 40 Stück pro Minute pro Zuführkopf

Spitze: extrem harten Legierung (sehr verschleißarm)

die Mutter lagerichtig zuzuführen

Ausrichtungswinkel des Kopfes

0° bis maximal 45 °

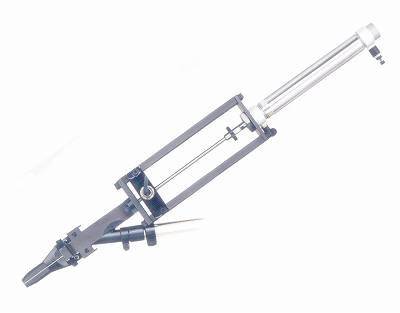

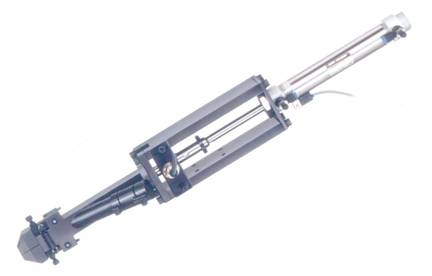

Zuführkopf: ausgezeichnete Stabilität und Leistungsfähigkeit

Rüttler: Füllkapazitäten

M6:10,000 Stück

M8: 7,000 Stück





Kontrollierte Zuführung : Lagerrichtiges Positionierung der Schweißmutter Positionierung des Zuführkopfes   (0° bis 90°)



die Mutter lagerichtig zuzuführen Ausrichtungswinkel des Kopfes

0° bis maximal 45 °





Spannungsversorgung



Länge des Zuführschlauchs

1,3 - 3m, 5m, 10m

Eingangsspannung, Netzfrequenz

230 ± 10 VAC 50Hz

Geräuschpegel

max. 79 dB(A)

Schwingförderer

100 VAC 50Hz

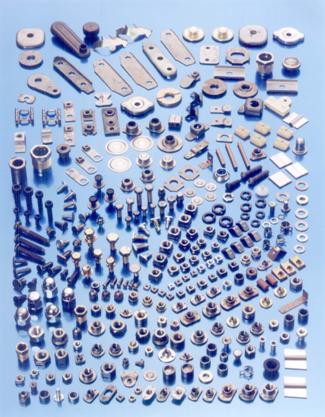

Mutternform

Vierkant, Rund, Sechskant, Rhombus,

T und andere Spezialmuttern

Steuerspannung

100 VAC 24 VDC

Füllkapazität des Vorratsbehalters

9 Liter (entspricht ca. 10.000 M6  oder 7.000 M8)

Sensor

24 VDC

Mutterngröße

M4 - M12 und andere Speziealgrößen

Magnetventil

24 VDC

länge der Einlegennadel

90 - 100 mm (bei 150 mm Hub)

Leistungsaufnahme

250 VA

Fördergeschwindigkeit

ca. 800 min/s

Druckluftversorgung

Betriebsdruck

0,4 Mpa: max. 1,0 Mpa

Zuführleistung

40 - 60 Muttern/min. (M8 Vierkantmuttern)

Rüttleergröße

S-Typ: φ260,

L-Typ: φ350

Gewicht

S-Typ 65Kg, L-Typ 125Kg











Für Ihre speziellen Anforderungen können wir verschiedene NUT FEEDER-Typen anbieten. Bitte wählen Sie den passenden Typ –Ihrer Anwendung gemäß.
